Đèn chiếu logo dùng pin

Đèn chiếu logo dùng pin dự phòng là gì?

Đây là hệ thống kết hợp đèn chiếu Gobo nguồn 12V DC với bộ sạc và pin tích điện. Khi điện lưới hoạt động, bộ sạc nhận nguồn 220V, cấp điện cho đèn và duy trì pin ở trạng thái sẵn sàng. Khi mất điện, pin tiếp tục cấp 12V để hình chiếu không bị tắt ngay.

Nội dung trên kính Gobo có thể là chữ EXIT, mũi tên thoát hiểm, tên lối ra, biểu tượng cảnh báo, chỉ dẫn khu vực hoặc logo. Giải pháp phù hợp với hành lang, sảnh, nhà xưởng, kho, bãi xe, trung tâm dịch vụ và những khu vực cần bổ sung chỉ dẫn ánh sáng trong tình huống mất điện.

Thời gian duy trì tham khảo khoảng 1–1,5 giờ. Thời gian thực tế phụ thuộc công suất đèn, dung lượng và tình trạng pin, nhiệt độ, độ dài dây dẫn và điều kiện vận hành.

Nguyên lý hoạt động khi có điện và khi mất điện

Khi nguồn 220V hoạt động bình thường

Nguồn 220V được đưa vào bộ sạc hoặc bộ nguồn tích điện phù hợp. Bộ này cấp điện 12V DC cho đèn và đồng thời duy trì sạc pin. Đèn có thể hoạt động liên tục mà không cần tháo pin ra để sạc riêng.

Khi điện lưới bị mất

Pin dự phòng tiếp tục cấp nguồn 12V DC cho đèn, giúp hình EXIT, mũi tên hoặc nội dung chỉ dẫn vẫn được hiển thị. Thời gian duy trì không cố định cho mọi cấu hình và cần được tính theo công suất cùng dung lượng pin.

Khi điện lưới có trở lại

Hệ thống trở lại sử dụng nguồn từ bộ sạc và tiếp tục nạp lại pin. Việc lựa chọn bộ sạc, pin và mạch bảo vệ phải phù hợp với loại pin được sử dụng.

Ứng dụng cho EXIT và chỉ dẫn khẩn cấp

• Chiếu chữ EXIT xuống nền hoặc lên tường tại cửa thoát hiểm.
• Chiếu mũi tên hướng đến lối ra hoặc khu vực tập kết.
• Hiển thị cảnh báo tại hành lang, kho và nhà xưởng.
• Bổ sung chỉ dẫn tại bãi xe, sảnh, trung tâm dịch vụ và khu vực công cộng.
• Duy trì logo hoặc thông tin vận hành cần thiết khi mất điện.

Hình chiếu Gobo giúp nội dung dễ quan sát trên nền hoặc tường, nhưng chỉ là giải pháp bổ sung. Thiết bị không thay thế biển EXIT, đèn chiếu sáng sự cố và hệ thống an toàn bắt buộc theo quy định áp dụng tại công trình.

Thông số bốn model

Khoảng cách trong bảng là thông số tham khảo vào ban đêm hoặc môi trường tối. Khoảng cách sử dụng phù hợp có thể ngắn hơn khi khu vực có nhiều ánh sáng hoặc hình cần chiếu lớn.

Cách chọn giữa 15W, 25W, 35W và 50W

15W cho cửa thoát hiểm và vị trí gần

Mẫu 15W tiêu thụ ít năng lượng, phù hợp với cửa EXIT, hành lang hẹp và vị trí chiếu gần. Với cùng dung lượng pin, công suất thấp thường có lợi hơn về thời gian duy trì.

25W cho hành lang và sảnh nhỏ

Mẫu 25W phù hợp khi cần hình lớn hơn hoặc khu vực có thêm ánh sáng cạnh tranh. Đây là mức cân bằng giữa độ sáng và yêu cầu dung lượng pin.

35W cho hành lang và lối đi trần thấp

Mẫu 35W có quang thông cao hơn, phù hợp với hành lang dài, sảnh, kho hoặc nhà xưởng cần nội dung EXIT và mũi tên dễ quan sát hơn.

50W cho khoảng cách xa hơn

Mẫu 50W có quang thông 5.500 lm và đạt IP67 theo bảng kỹ thuật. Đèn phù hợp với vị trí cần chiếu xa hơn hoặc môi trường ngoài trời được lắp đặt đúng kỹ thuật. Công suất cao hơn đồng nghĩa bộ pin cần có dung lượng và khả năng cấp dòng lớn hơn.

Thời gian duy trì bằng pin

Thời gian tham khảo của hệ thống là khoảng 1–1,5 giờ. Đây không phải giá trị cố định cho mọi model. Những yếu tố ảnh hưởng gồm:

• Công suất 15W, 25W, 35W hoặc 50W.
• Dung lượng pin được lựa chọn.
• Loại pin, tuổi pin và mức sạc thực tế.
• Nhiệt độ môi trường.
• Tổn hao của bộ nguồn, mạch chuyển đổi và dây dẫn.
• Tình trạng bảo trì của hệ thống.

Đối với vị trí có yêu cầu an toàn cụ thể, cần tính toán dung lượng pin theo thời gian dự phòng bắt buộc của công trình và thử nghiệm thực tế sau khi lắp đặt.

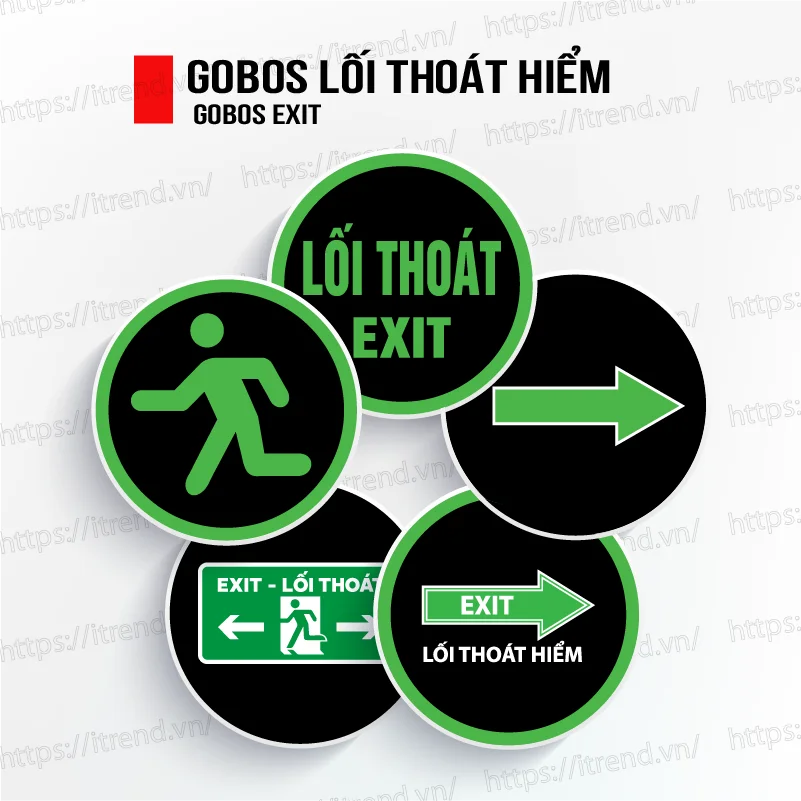

Gobo cho chữ EXIT, mũi tên và cảnh báo

Kính Gobo chứa nội dung cần hiển thị. Với ứng dụng khẩn cấp, nội dung nên ngắn, nét dày, dễ đọc và có độ tương phản rõ với bề mặt chiếu.

• Chữ EXIT hoặc LỐI RA.
• Mũi tên trái, phải hoặc đi thẳng.
• Biểu tượng cầu thang hoặc cửa thoát hiểm.

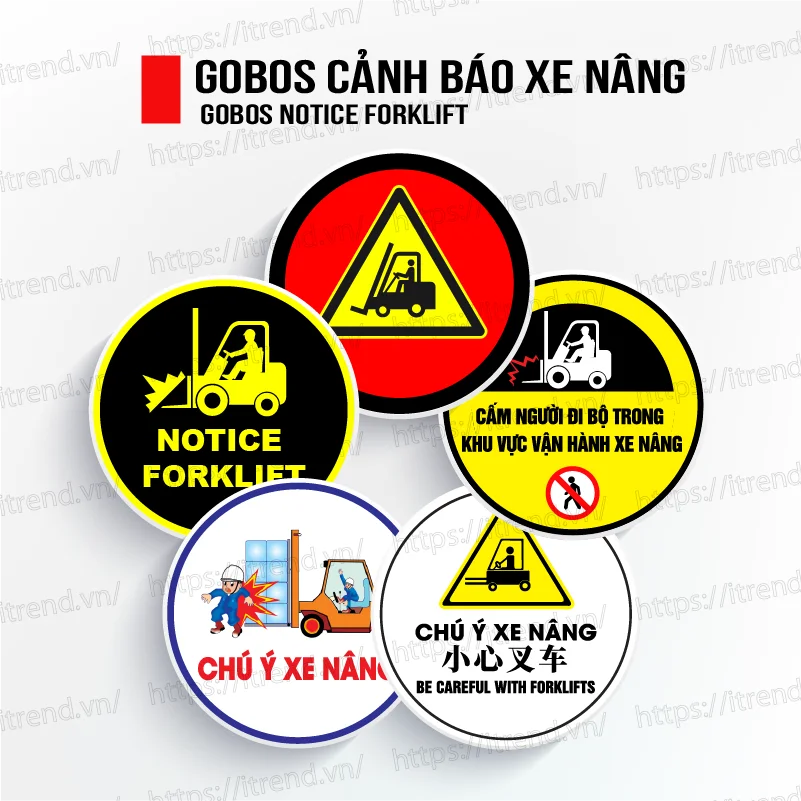

• Cảnh báo khu vực nguy hiểm.
• Tên khu vực hoặc điểm tập kết.

Nội dung mũi tên và chữ phải để chế độ dừng hình, không sử dụng chế độ xoay. Có thể tham khảo dịch vụ in kính Gobo đơn màu hoặc in kính logo nhiều màu.

Lưu ý khi lắp đặt hệ thống dự phòng

• Không đấu trực tiếp điện 220V vào đầu vào 12V của đèn.
• Sử dụng bộ sạc, bộ nguồn và pin đúng cấu hình.
• Kiểm tra cực tính, đầu nối và tiết diện dây.
• Lắp thiết bị bảo vệ điện phù hợp.
• Thử ngắt nguồn 220V để kiểm tra khả năng duy trì bằng pin.
• Kiểm tra định kỳ dung lượng và tình trạng pin.
• Các mẫu 15W–35W không chống nước, chỉ lắp ở nơi khô ráo.
• Mẫu 50W đạt IP67 nhưng đầu nối, bộ sạc và pin vẫn cần được bảo vệ phù hợp.
• Không nhìn trực tiếp vào ống kính khi đèn hoạt động.

Câu hỏi thường gặp

Hệ thống có sử dụng điện 220V không?

Có. Nguồn 220V được cấp vào bộ sạc hoặc bộ tích điện. Đèn nhận nguồn 12V DC từ hệ thống này; không đấu trực tiếp điện 220V vào đầu vào 12V của đèn.

Khi mất điện, đèn duy trì được bao lâu?

Thời gian tham khảo khoảng 1–1,5 giờ. Thời gian thực tế phụ thuộc công suất đèn, dung lượng và tình trạng pin cùng điều kiện sử dụng.

Pin có được sạc liên tục không?

Khi hệ thống được đấu đúng cấu hình và nguồn 220V hoạt động, bộ sạc duy trì cấp điện cho đèn đồng thời nạp pin. Cần sử dụng bộ sạc phù hợp với loại pin để tránh ảnh hưởng tuổi thọ.

Mất điện có cần thao tác bật lại đèn không?

Với cấu hình bộ tích điện được đấu duy trì, pin tiếp tục cấp nguồn cho đèn khi nguồn 220V bị mất. Cần thử nghiệm thực tế sau lắp đặt để xác nhận hoạt động của toàn hệ thống.

Có thể dùng để chiếu EXIT không?

Có. Gobo có thể thiết kế thành chữ EXIT, LỐI RA, mũi tên hoặc biểu tượng thoát hiểm. Nội dung phải được để ở chế độ dừng hình.

Đèn có thay thế biển EXIT bắt buộc không?

Không. Hình chiếu là giải pháp bổ sung và không thay thế biển thoát hiểm, đèn sự cố hoặc hệ thống an toàn bắt buộc của công trình.

Model nào dùng được ngoài trời?

Theo bảng kỹ thuật, mẫu 50W đạt IP67. Các mẫu 15W, 25W và 35W không chống nước. Dù dùng mẫu IP67, bộ pin, bộ sạc và đầu nối vẫn phải được bảo vệ đúng kỹ thuật.
